在加热过程中，由于麻豆福利导航电流的尖角效应，导轨式淬火机床避免了工件球面上、下凹头两个面的尖角部分产生局部过热和过烧。试验中，在工件球的上下两个端面边缘分别用仿形紫铜材料半环对工件球的尖角部进行防护。

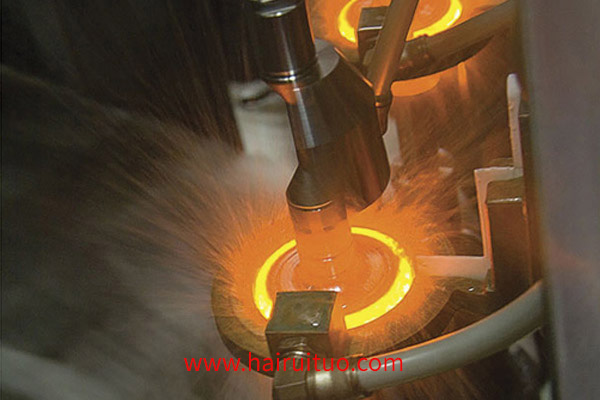

通过对典型工件T80铲刀连接座凹球表面进行高频电源扫描，对其淬火性能进行了测试：表面硬度(HRC)52.5,53.5,52.O,53.5，淬火硬化层深度2.5~3mm，硬化层组织结构为淬火马氏体5~6级，硬化层基本沿球面均匀分布。

通过对10个工艺试验样品的检验，验证了导轨淬火机床的检验结果和稳定性：其淬火装置(简易)、工艺设备和淬火工艺均具有稳定的可靠性和重复性。过程完善后，需要40s/件完成一次运行周期，对小批量(10个样品)进行检测，结果具有可靠的稳定性。
